Таблица соединений коммутатора (чтение по SNMP)

Одним из разделов информации, которую программа может получить из коммутатора по SNMP-протоколу является таблица соединений. С помощью данной таблицы можно легко увидеть, какие хосты занимают определенный порт на коммутаторе, определить их MAC, IP-адреса. Преимущества данной функции заключаются в том, что она может получить таблицу соединений сразу из нескольких коммутаторов, заданных в поле Коммутаторы (рис. 1). Кроме того, полученную таблицу можно выгрузить в файл формата CSV и открыть его в Microsoft Excel.

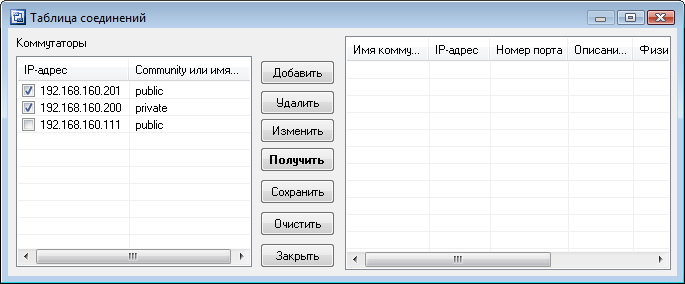

Рис 1. Окно Таблица соединений.

Функция доступна только в LANState Pro. Для вызова функции необходимо выбрать пункт главного меню SNMP | Таблица соединений. Программа автоматически по активной карте сформирует список коммутаторов. Если в окне свойств коммутаторов ранее не были указаны Community, необходимо будет задать их вручную, выбрав последовательно каждую запись в поле Коммутаторы и нажав кнопку Изменить. Значением Community по умолчанию производители коммутаторов обычно выбирают public. После формирования списка опрашиваемых коммутаторов (опрашиваться будут только отмеченные галочкой коммутаторы), необходимо нажать кнопку Получить и подождать некоторое время (зависит от многих факторов, обычно, на обработку одного коммутатора уходит от 3-10 секунд в лучшем случае). Если таблица сформировалась успешно, вы увидите ее. Далее, таблицу можно сохранить в csv-файл и открыть в Excel.
