Панель датчиков и индикаторов

Вы можете визуально наблюдать за изменением параметров мониторинга не только на графиках, но и через специальные виджеты — датчики, индикаторы и диаграммы. Они выведены на общую панель (dashboard), которая может быть размещена на отдельном мониторе — это окно не мешает работать с другими диалогами программы. Каждый датчик может отображать только один параметр мониторинга. Датчики создаются автоматически — по одному на проверку хоста, которая в процессе работы получает значение какого-либо параметра.

Чтобы вывести на экран панель датчиков, выделите в дереве хост и выберите в его меню пункт Посмотреть датчики.



Для каждого хоста создаётся отдельное окно датчиков. Датчики создаются только для проверок, у которых есть параметр мониторинга. Другими словами, количество датчиков может не совпадать с количеством проверок хоста.

Программа поддерживает несколько типов датчиков, в зависимости от типа параметра и заданных в проверке единиц измерения. Обычно тип устанавливается автоматически при создании проверки — программа знает, какой параметр как отображать.

Доступны следующие типы датчиков:

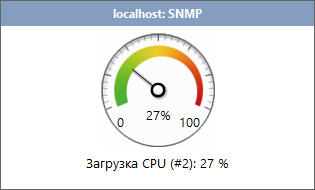

  • Стрелочный индикатор



    Используется для отображения параметров, которые измеряются в процентах от 0 до 100. К примеру, для загрузки процессора.

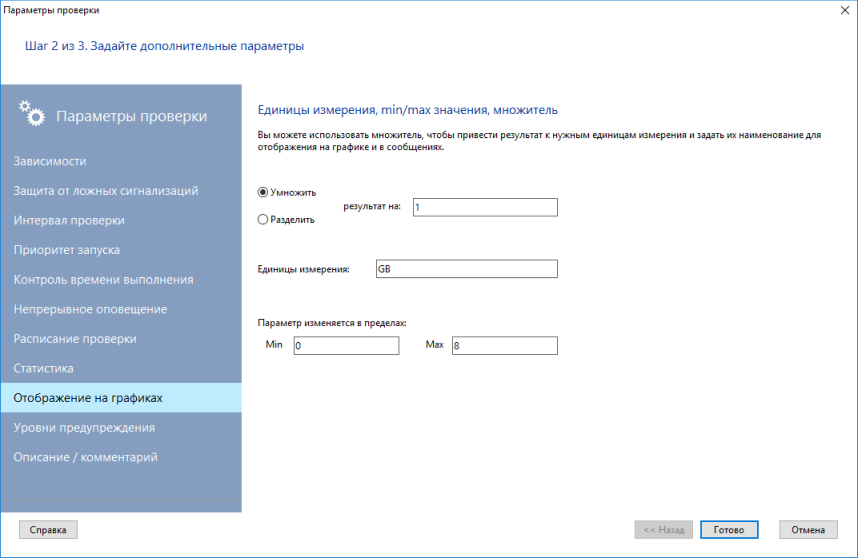

    Для того, чтобы отобразить значение на таком датчике, необходимо задать границы его изменения в окне параметров проверки (раздел Отображение на графиках). В поле Параметр изменяется в пределах задайте 0 — 100.

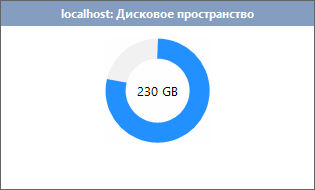

  • Круговая диаграмма



    Используется только для отображения свободного или занятого дискового пространства в различных проверках. Для корректного отображения данных необходимо задать границы изменения этой переменной в окне параметров проверки (раздел Отображение на графиках). В поле Параметр изменяется в пределах задайте минимальный и максимальный объём диска.

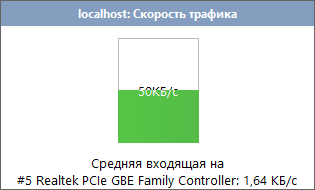

  • Вертикальная диаграмма



    Такой вид датчика используется только для проверок, которые получают текущую скорость трафика на сетевом интерфейсе. Для корректного отображения данных необходимо задать границы изменения пропускной способности интерфейса в окне параметров проверки (раздел Отображение на графиках). В поле Параметр изменяется в пределах задайте 0 и максимально возможную скорость на этом интерфейсе.

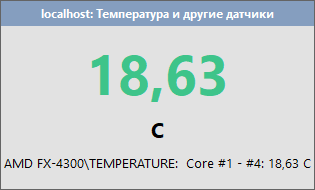

  • Числовой индикатор



    Этот универсальный датчик используется для всех остальных параметров, которые нельзя подогнать под условия трёх предыдущих. Для этого датчика не обязательно задавать минимальное и максимальное значение. Однако, если это сделать, то цвет цифр будет меняться плавно от синего к красному, проходя через оттенки зелёного и жёлтого. Это свойство отлично подходит для вывода температурных показателей на экран. Просто задайте в окне параметров проверки (раздел Отображение на графиках) минимальную и максимальную температуру, и синий цвет цифр будет означать холод, а красный — перегрев.

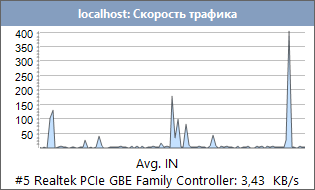

  • График



    С помощью графика можно отобразить динамику изменения любого параметра, поставленного на мониторинг. Шкала значений мастабируется автоматически. График отображает данные за последний час.

Чтобы значение параметра на датчике сопровождалось единицами измерения, нужно задать их в поле Единицы измерения в окне параметров проверки (шаг 2, раздел Отображение на графиках). Этот диалог можно вызвать из контекстного меню датчика.





Чтобы посмотреть динамику изменения отображаемого датчиком параметра, перейдите к его графику через контекстное меню.

Подпись под датчиком задаётся в описании проверки (шаг 2, раздел Описание / комментарий). Вызвать этот диалог можно из контекстного меню датчика.

Информация на датчиках обновляется раз в секунду. Но необходимо учитывать, как часто запускается проверка и получает новое значение параметра (см. Интервал проверки).

Датчики могут быть расположены любым удобным способом на панели. Для простоты их выравнивания программа привязывает их к сетке.



Отображение индикаторов на карте

Описанные выше виджеты могут отображаться не только в отдельном окне датчиков, но и на карте, рядом со значками хостов. Это может быть полезно для отображения критических параметров на единой карте, выведенной на большой экран. Виджеты, отображаемые на карте, формируются на основе тех же параметров, что и виджеты в окне датчиков. Их тип (график, диаграмма) определяется исходя из настроек проверки в разделе Отображение на графиках (параметр Тип индикатора).

Для правильного отображения данных на виджете нужно также задать минимальное и максиамльное значение параметра мониторинга, если оно не было задано ранее. Сделать это можно в том же разделе настроек проверки Отображение на графиках.

Добавляется виджет на карту так же легко, как область или линия:

  • Нажмите в главном меню окна карты кнопку Нарисовать и выберите в списке пунктов Добавить индикатор.
  • Из предложенного списка проверок выберите одну, параметры который вы хотели бы вывести на карту, и нажмите ОК.

Если все необходимые параметры у этой проверки уже были заданы, через несколько секунд виджет отобразит данные.

Виджеты можно свободно перемещать по карте и изменять их размер, как у обычной области. Кроме этого, виджеты можно скрывать/показывать в зависимости от результатов проверки.

Цвет графика, а так же цвет шрифта текста всех типов виджетов можно изменить через графические параметры области.



Программа работает в среде Windows XP/Vista/7/8.1/10/11, Server 2003/2008/2012/2016/2019/2022. Вы можете скачать и попробовать 30-дневную пробную версию бесплатно.
