Графический редактор карты



Добавление объектов

Чтобы добавить объект на карту, нужно выполнить действия:

1. Открыть нужный раздел объектов на панели объектов.

2. Выделить требуемый объект.

3. Перетащить объект на рабочую область.

Объект создается на карте в том же месте, куда он был перетащен.



Добавление хоста на карту из базы мониторинга

Если у вас уже есть сформированная база мониторинга, до нарисовать карту не составит труда — просто импортируйте хосты из дерева на схему и разнестите их любым удобным для вас способом, используя функции выравнивания. Для того, чтобы импортировать все хосты сразу, нажмите кнопку Импорт и выберите в выпадающем списке пункт Импорт хостов из базы мониоринга. Все хосты будут выровнены таблицей.

Если у вас есть схема сет, построенная в нашей программе "10-Страйк: Схема Сети", то вы можете перенести её целиком, как есть, если в том же меню выберете Из файла карты....

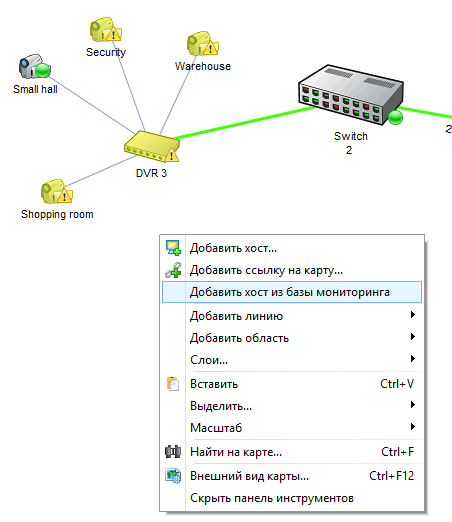

Для того, чтобы добавить на карту лишь некоторые хосты, используйте контекстное меню карты и пункт Добавить хосты из базы мониторинга. В списке хостов выберите нужные и нажмите ОК.





Добавление индикаторов на карту (отображение результатов мониторинга на схеме SCADA)

Описанные выше виджеты могут отображаться не только в отдельном окне датчиков, но и на карте, рядом со значками хостов. Это может быть полезно для отображения критических параметров на единой карте, выведенной на большой экран. Подробнее об этом.

мониторинг устройств и отображение результатов SCADA



Изменение текста

Все действия по изменению параметров текста объектов доступны из панели инструментов.

Изменение текста

Для изменения текстовой части объекта необходимо выполнить действия:

1. Выделить объект на картe.

2. Двойным щелчком на объекте перейти в режим редактирования текста.

3. В открывшемся мини-редакторе сделать исправления.

4. Щелкнуть мышью на этом же объекте или на пустой рабочей области.

При исправлении текста можно переносить строки нажатием кнопки Enter. Границы редактора при этом изменяются автоматически.

Изменение шрифта текста

Для изменения шрифта нужно выполнить действия:

1. Выделить объект на карте.

2. На панели инструментов в списке выбрать нужный шрифт.

При задании шрифта подписей диагональных линий следует учесть, что не все шрифты могут отображаться под углом.

Изменение размера шрифта

Для изменения размера шрифта нужно выполнить действия:

1. Выделить объект на карте.

2. На панели инструментов в списке выбрать нужный размер шрифта.

Допускается ввод любого другого значения размера шрифта в это поле.

Изменение цвета текста

Для изменения цвета текста нужно выполнить действия:

1. Выделить объект на карте.

2. На панели инструментов в списке выбрать нужный цвет.

Можно задать любой другой цвет, не присутствующий в списке. Для этого нужно выбрать в списке пункт Custom...

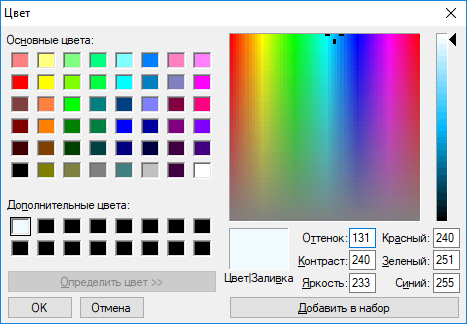

В диалоге выбора цвета выбрать желаемый цвет, нажать кнопку ОК.

Изменение стиля текста

Для изменения стиля шрифта нужно выполнить действия:

1. Выделить объект на карте.

2. На панели инструментов нажать кнопки , соответственно желаемому стилю: B - жирный, I - наклонный, U - подчеркнутый. Возможны любые комбинации стилей.

Выравнивание текста

Текстовую часть объекта можно выровнять как по вертикали, так и по горизонтали. Для выравнивания текста нужно выполнить действия:

1. Выделить объект на карте.

2. На панели инструментов нажать одну из кнопок для выравнивания по горизонтали и для выравнивания по вертикали.



Изменение цвета, типа, заливки

Изменение толщины линии

Эта операция применима только к объектам типа Линия. Для задания толщины линии нужно выполнить действия:

1. Выделить объект-линию на карте.

2. Нажать кнопку на панели инструментов в области стрелки.

3. Выбрать из появившегося меню требуемое значение.

Можно задать любое другое значение толщины линии, выбрав в этом меню пункт Другое значение и указав его в поле Значение.

Изменение типа (стиля) линии

Эта операция применима только к объектам типа Линия. Для задания стиля линии нужно выполнить действия:

1. Выделить объект-линию на карте.

2. Нажать кнопку на панели инструментов в области стрелки.

3. Выбрать из появившегося меню требуемый стиль.

Изменение способа заливки

Эта операция применима только к объектам типа Область. Для задания способа заливки нужно выполнить действия:

1. Выделить объект-область на карте.

2. Нажать кнопку на панели инструментов в области стрелки.

3. Выбрать из появившегося меню требуемый способ заливки.

Область можно сделать полностью прозрачной, если выбрать пункт Нет заливки.

Чтобы область имела цвет и была прозрачной, нужно выбрать пункт меню Прозрачность вкл./выкл. Однако следует учесть, что не с любым цветом область может быть прозрачной.

Изменение цвета заливки

Для изменения цвета заливки (цвета линии) нужно выполнить действия:

1. Выделить объект на карте.

2. На панели инструментов в списке выбрать нужный цвет.

Можно задать любой другой цвет, не присутствующий в списке. Для этого нужно выбрать в списке пункт Custom...

Просмотреть или изменить все свойства объекта можно в одном диалоговом окне Свойства объекта. Для его вызова нужно выделить объект и выбрать пункт контекстного меню Свойства...



Соединение объектов линиями

Программа позволяет соединять линиями только объекты типа Устройство. Существует 3 способа соединения устройств линиями.

Способ 1:

1. Включить специальный режим соединения устройств линиями, выбрав пункт главного или контекстного меню Режим соединения устройств. Программа при этом переводит редактор карты в такой режим, при котором слой устройств становится заблокированным для перемещений и изменений размеров.

2. Переместить курсор на устройство, нажать левую кнопку мыши и, удерживая ее, вести курсор к другому устройству.

3. Отпустить кнопку для создания линии.

4. Для выхода из режима добавления связей вновь выберите пункт меню Режим соединения устройств.

Способ 2:

1. Поместить на карту объект-линию.

2. Выделить линию, подвести указатель мыши к одному из углов региона линии. Указатель должен изменить свой вид на .

3. Захватить указателем мыши (зажать левую кнопку мыши) угол, при этом квадратик в нем должен изменить свой цвет на красный.

4. Переместить указатель мыши на объект-устройство и отпустить левую кнопку мыши.

5. Проделать те же операции с противоположным углом региона линии, переместив указатель на другой объект.

Способ 3:

1. Поместить на карту объект-линию.

2. Перетащить объекты на концы линии.

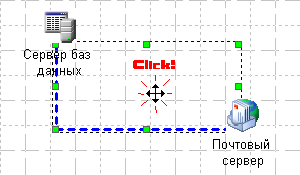

3. Щелкнуть мышью на регионе линии. Устройства соединены.

Для разрыва соединения двух объектов нужно просто перетащить саму линию в другое место.



Рисование ломаных линий

Чтобы нарисовать ломаную линию, нужно выполнить два действия:

1. Сначала нарисовать обычную прямую линию.

2. Кликнуть по ней левой кнопкой мыши, затем вызвать меню линии, пункт "Линия - Добавить узел".

Теперь можно двигать новый узел линии в любом направлении, а сама ломаная линия будет вести себя как единое целое.

Чтобы удалить (переместить) какое-либо звено ломаной, просто снимите с линии выделение, нажмите клавишу SHIFT и переместите его.



Перемещение объектов

Для перемещения объекта по рабочей области нужно выполнить действия:

1. Выделить один или несколько объектов (используя клавишу Shift для выделения нескольких или выделить область с объектами курсором).

2. Установить курсор на один из выделенных объектов, нажать левую кнопку мыши.

3. Удерживая левую кнопку мыши нажатой, переместить курсор в нужном направлении. Объекты перемещаются вместе с курсором.

4. Отпустить левую кнопку мыши.

Для того чтобы снять выделение с объектов, нужно щелкнуть курсором в пустую рабочую область.



Выравнивание объектов

Для более точного расположения объектов относительно разных сторон можно использовать функцию выравнивания. Доступно выравнивание по горизонтали (по левой, правой стороне, по центру, на равном расстоянии), по вертикали (по верху, низу и т.д.), таблицей с определенным расстоянием между рядами и колонками и по кругу. Выравнивание по кругу наиболее удобно для расположения устройств относительно их общего центра. Например, компьютеров вокруг коммутатора, хаба или сервера. Если радиус круга невелик, а устройств много, то можно расположить их в 2 круга - при этом можно избежать наложения значков друг на друга. Для выравнивания группы значков необходимо:

1. Выделить значки, которые будут выравнены. Используйте выделение с нажатой клавишей SHIFT.

2. На одном из выделенных значков вызвать контекстное меню и выбрать пункт Выровнять...

3. В диалоговом окне выбрать способ выравнивания.

4. Нажать кнопку ОК.



Выстраивание хостов вокруг коммутатора

Чтобы быстро подтянуть значок хоста, подключенного к коммутатору, нужно с нажатой клавишей SHIFT дважды кликнуть по тому месту на линии, куда необходимо переместить значок. Используя эту возможность, вам не нужно прокручивать карту в поисках этого значка, а затем перемещать его мышью через всю карту.



Изменение размеров объектов

Программа позволяет произвольно изменять размеры у всех типов объектов. Для изменения размера объекта нужно выполнить действия:

1. Выделить объект.

2. Подвести курсор к одному из зеленых квадратиков рамки выделения объекта. Курсор изменит свой вид.

3. Удерживая нажатой левую кнопку мыши, переместить курсор в нужном направлении. Размер автоматически изменяется.

4. Отпустить левую кнопку мыши.



Изменение свойств объектов

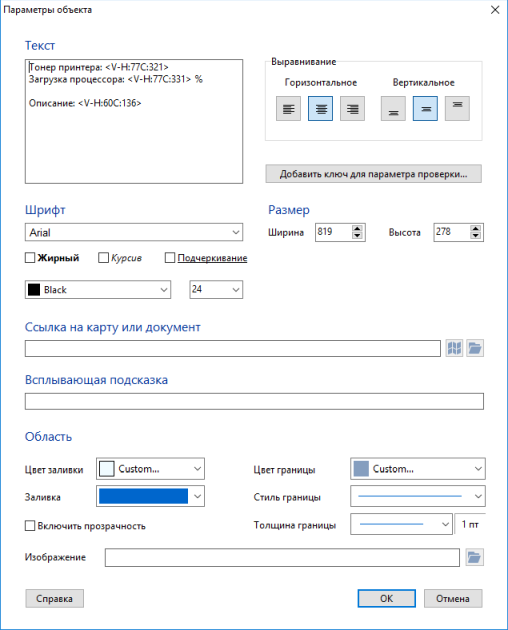

Изменить свойства объектов можно не только через панель инструментов, но и с помощью диалогового окна. Это будет удобно и в случае групповых действий, когда нужно задать один и тот же текст описания и подсказки сразу нескольким объектам на карте.

1. Выделите объекты и вызовите пункт контекстного меню Редактирование | Формат....

2. Задайте необходимые параметры и нажмите кнопку OK



Изменения будут применены ко всем выделенным объектам. Рекомендуется использовать групповые действия для объектов одного типа - отдельно для линий, областей и хостов.



Добавление ссылки на карту или документ

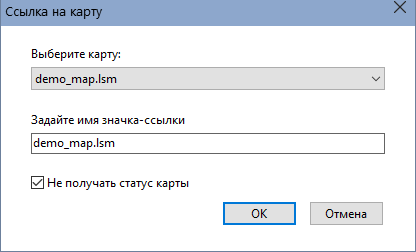

Любой объект на карте может быть ссылкой на какой-нибудь документ или другую карту. Для активации ссылки нужно зажать клавишу CTRL на клавиатуре и кликнуть по объекту. Ссылка задаётся в свойствах объекта (см. пункт выше). С помощью ссылкок на карту можно создать удобную систему навигации по нескольким картам. Ссылки полностью работают и в web-интерфейсе программы.

Чтобы в web-интерфейсе можно было открыть по ссылке какой-либо документ, необходимо его поместить в папку ...\10-Страйк Мониторинг Сети Pro\web\docs\. Если папки docs нет в web-каталоге, её необходимо создать. В поле ссылки на документ может быть указан любой путь к файлу на диске — для web-интерфейса небходимое условие только одно: такое же имя файла в папке docs (локальный путь не учитывается). Таким образом, ссылка будет работать и в графической консоли с локальным путём, и в web-интерфейсе.



Отображение параметров мониторинга в подписях

Программа может отображать значения параметров, которые получают проверки от устройств, в подписях областей, линий и значков на карте сети. Можно создать вокруг значка хоста несколько текстовых областей и выводить в их тексте загрузку процессора или свободный объем памяти этого компьютера. А в подписи к линии можно выводить, к примеру, текущую скорость трафика на сетевом интерфейсе.

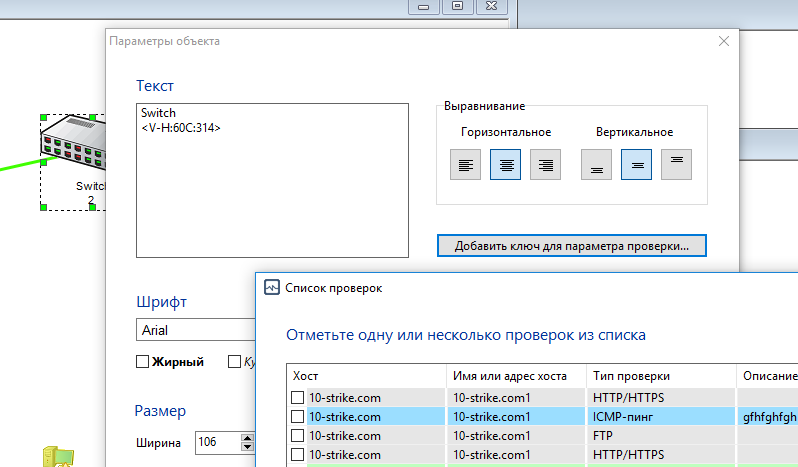

Подстановка параметров из проверок в текст выполняется специальными тегами, которые необходимо добавить в подпись объекту на карте.

Теги (ключи) подстановки формируются автоматически — вам нужно просто выбрать проверку, из которой нужно забирать данные. Откройте диалог Параметры объекта (контекстное меню объекта — Редактирование | Формат...) и нажмите кнопку Добавить ключ для параметра проверки... Откроется список всех проверок. среди которых нужно выбрать одну. Тег состоит из заголовка V- и идентификатора хоста и проверки. Всё это должно быть в <>. Полученный тег можно вставлять в любой участок текста объекта.



Копирование в буфер и вставка объектов

Для копирования объектов в буфер для последующей вставки в этот же или другой документ программы нужно выполнить действия:

1. Выделить объекты.

2. Вызвать контекстное меню выделенных объектов, выбрать пункт меню Копировать (или нажать Ctrl + C).

3. Вызвать контекстное меню на пустой рабочей области этого или другого открытого документа, выбрать пункт меню Вставить (или нажать Ctrl + V). Объект или группа объектов дублируются.

Для того чтобы исходный объект при вставке удалился (перенос объекта), нужно вместо пункта Копировать выбрать пункт Вырезать (или нажать Ctrl + X ).

Для копирования объекта или группы объектов в буфер для последующей вставки их в документ Microsoft Office или другого приложения нужно скопировать их в формате Windows Metafile. Для этого необходимо выполнить действия:

1. Выделить объекты.

2. Вызвать контекстное меню выделенных объектов, выбрать пункт меню Копировать как Windows Metafile.

3. Перейти в окно другого приложения и выполнить в нем вставку из буфера.



Откат и повтор последних действий

Программа запоминает неограниченное число последних выполненных действий с объектами. Для отката назад последнего действия нужно выбрать пункт главного меню Правка | Отменить. Для повтора отмененного действия нужно выбрать пункт главного меню Правка | Повторить.



Изменение порядка расположения объектов

Объекты на карте могут находиться, перекрывая друг друга. По умолчанию при добавлении объекта типа Устройство он помещается на карту поверх остальных объектов. Однако, может возникнуть ситуация, когда будет необходимо изменить порядок расположения перекрывающихся объектов. Для этого нужно выполнить действия:

1. Выделить на карте объект, который нужно убрать с верхнего слоя.

2. Вызвать контекстное меню и выбрать пункт На задний план. Объект, находившейся до этого под ним, будет автоматически помещен наверх.

Аналогично можно переместить объект обратно - с заднего плана на передний, выделив его свободный от перекрытия край и выбрав пункт контекстного меню На передний план. Данные операции можно производить с несколькими объектами одновременно, выделив их по очереди с нажатой кнопкой Shift.

Можно быстро поменять местами два перекрывающихся объекта без вызова контекстного меню. Для этого нужно выполнить действия:

1. Одним щелком мыши выделить тот объект, который находится в данный момент сверху.

2. Второй щелчок по этому же объекту в месте его перекрытия с другим объектом переместит его на задний план.



Поиск объектов на схеме

Для поиска нужного объекта (области, устройства, линии) на схеме сети нужно выполнить действия:

1. Вызвать пункт главного меню Правка | Найти на карте...

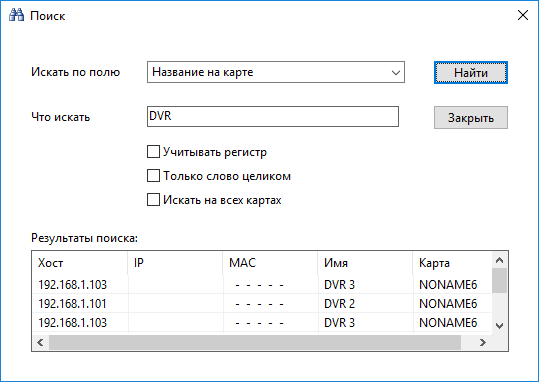

2. В диалоге Поиск задать область поиска. Программа может искать заданный текст в подписи объекта, в имени и адресе хоста, в его описании.

3. В поле Что искать задать строку, по которой будет осуществляться поиск. Нажать кнопку ОК.

Найденные объекты будут выделены рамкой, при этом программа автоматически проскроллирует карту так, чтобы объекты оказались в ее видимой области. Используйте флаги Учитывать регистр и Только слово целиков для более точного поиска.

Удаление объектов

Для удаления объекта или группы объектов нужно выполнить действия:

1. Выделить объект или группу объектов.

2. Вызвать контекстное меню выделенных объектов и выбрать пункт Удалить или просто нажать кнопку Del на клавиатуре.



Слои

Для удобства работы с готовой картой (перемещение значков устройств, заполнение их свойств) можно закрепить слои линий и областей. Это поможет избежать нежелательного перемещения линий или областей, кроме того, значительно упростит операцию выделения групп устройств и их перемещение.

Для закрепления слоев линий или областей нужно выбрать пункт главного меню Правка | Закрепить слой линий или Правка | Закрепить слой областей. После этого линии и области не будут выделяться при нажатии на них мышью, их нельзя будет переместить или удалить.

Чтобы разблокировать слои, нужно вновь выбрать те же пункты меню.



Настройка внешнего вида карты



Программа работает в среде Windows XP/Vista/7/8.1/10/11, Server 2003/2008/2012/2016/2019/2022. Вы можете скачать и попробовать 30-дневную пробную версию бесплатно.
