Описание интерфейса программы 10-Страйк: Учет Трафика

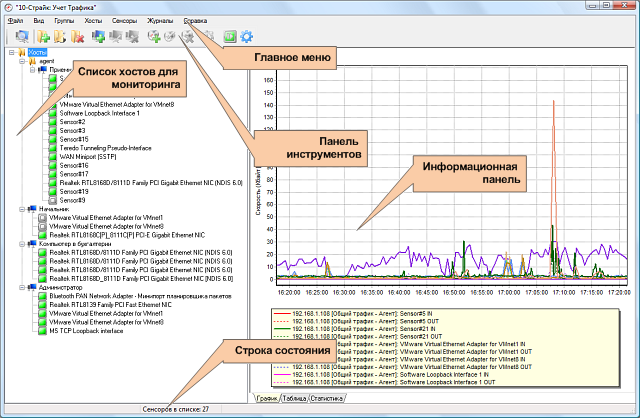

В главном окне программы "10-Страйк: Учет Трафика" находится главное меню, панель инструментов, список хостов и сенсоров для мониторинга, информационная панель с закладками и строка состояния.

главное окно программы

Главное меню

Из главного меню программы осуществляется вызов всех доступных функций программы.

Из пункта меню Файл вызываются функции:

1. Сканирование сети;

2. Подключение к серверу;

3. Запуск, останов, перезапуск сервера программы;

4. Изменение настроек программы;

5. Выход из программы.



Из пункта меню Вид вызываются функции:

1. Включение/отключение отображения даты в графиках;

2. Включение/отключение темного фона графиков.



Из пункта меню Группы вызываются функции:

1. Добавление группы;

2. Добавление вложенной группы;

3. Переименование группы;

4. Удаление группы.



Из пункта меню Хосты вызываются функции:

1. Добавление хоста;

2. Изменение параметров хоста;

3. Удаление хоста;

4. Принудительный опрос.



Из пункта меню Сенсоры вызываются функции:

1. Добавление сенсора;

2. Изменение параметров сенсора;

3. Удаление сенсора;

4. Отключение/включение сенсора;

5. Установка сигнализации;

6. Изменение интервала опроса;

7. Изменение наименования и описания;

8. Принудительный опрос сенсора;

9. Обновление списка сенсоров.



Из пункта меню Журналы вызываются функции:

1. Просмотр журнала сигнализации;

2. Просмотр журнала события Windows (EventLog).



Из пункта меню Справка вызываются функции:

1. Просмотр настоящей справки;

2. Просмотр сведений о программе;

3. Другая полезная информация о программе.



Панель инструментов

На панели инструментов находятся кнопки быстрого доступа к наиболее используемым функциям программы.

Список хостов и сенсоров для мониторинга

В списке мониторинга в виде дерева располагаются хосты и сенсоры, объединенные в группы (папки). Для каждого хоста можно задать произвольное количество сенсоров. При выборе конкретного хоста в дереве в информационной панели отображаются данные только тех сенсоров, которые принадлежат этому хосту. При выборе группы в информационной панели отображаются данные всех сенсоров, содержащихся в этой группе хостов.

Информационная панель с закладками

На информационной панели отображается вся информация по выбранным в дереве сенсорам.

На закладке График отображается график динамики изменения скорости передачи данных через контролируемый сенсором интерфейс.

На закладке Таблица выводится сводная информация по сенсору:

  • адрес хоста, который контролируется сенсором;
  • имя сенсора;
  • физический адрес контролируемого сетевого интерфейса (MAC-адрес);
  • тип сенсора;
  • текущие показания входящего трафика (объем, скорость);
  • текущие показания исходящего трафика (объем, скорость);
  • дата и время последнего обновления данных;
  • состояние (включен, выключен);
  • статус или сообщение об ошибке;
  • интервал опроса;
  • признак установки сигнализации;
  • описание.

На закладке Статистика собрана статистическая информация по сенсору за выбранный период:

  • средняя скорость входящего и исходящего трафика;
  • максимальная скорость входящего и исходящего трафика;
  • общий объем принятого и отправленного трафика;
  • количество ошибок опроса сенсора;
  • общее время простоя сенсора;
  • количество перерывов в сборе информации о трафике (в то время, когда программа учета не была запущена);
  • общее количество значений статистики.

На этой же вкладке отображаются графики и диаграммы:

  • скорости входящего и исходящего трафика за выбранный период;
  • скорости и объема трафика по дням недели (понедельник, вторник...) и месяцам года;
  • времени простоя сенсора (или интерфейса) за период.



Программа учёта трафика работает в среде Windows XP/Vista/7/8.1/10/11, Server 2003/2008/2012/2016/2019/2022. Вы можете скачать и попробовать 30-дневную пробную версию бесплатно.
