Начиная с версии 3.3, LANState поддерживает сканирование SNMP-устройств и может рисовать схему сети автоматически. При этом сканируется и исследуется топология сети с созданием линий, соединяющих хосты. Т.е. после сканирования строится карта топологии сети. При этом номера портов коммутаторов проставляются в подписях к линиям. Итак, как построить схему сети автоматически:
1. SNMP должен быть включен на коммутаторах. Программа должна быть разрешена в брандмауэре для успешной работы по протоколу SNMP.
2. Запустите Мастер Создания Карты Сети.
3. Выберите сканирование сети по диапазону IP-адресов. Укажите диапазоны. Устройства с SNMP должны находиться внутри указанных диапазонов.
![создание схемы сети - шаг 1](help/images/mapwizip1.png)
4. Выберите методы сканирования и настройте их параметры. Не забудьте поставить галочку рядом с опцией "Поиск устройств с SNMP..." и укажите правильные community strings для подключения к коммутаторам.
![The Network Map Creation Wizard - Step 2](help/images/mapwizip2.png)
5. После сканирования программа должна нарисовать схему сети. Если сканирование SNMP прошло успешно, соединения между сетевыми устройствами будут нарисованы автоматически. Передвиньте мышкой устройства для лучшего восприятия схемы.
![схема сети](lanstate_shot.png)

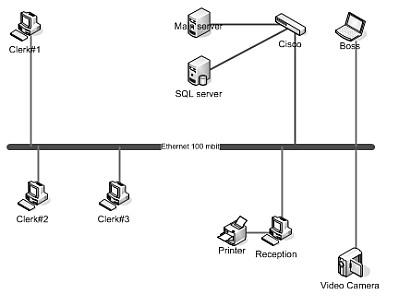

Схема сети может быть выгружена в картинку, либо в схему Microsoft Visio (только в LANState Pro).
![схема сети в Visio](network-diagram-visio400.png)
Посмотреть видеоролик о создании схемы сети программой LANState Pro:
Скачайте бесплатную 30-дневную версию прямо сейчас и попробуйте!
Пожалуйста сообщите нам, если у вас возникли проблемы с функцией автоматического построения сети. Эта функция программы еще нова и не очень хорошо отлажена. Мы продолжаем работать в данном направлении. Будем рады услышать от вас пожелания и комментарии.
