Описание интерфейса программы 10-Страйк: Схема Сети

"10-Страйк: Схема Сети" - многооконное приложение, позволяющее работать с несколькими открытыми одновременно документами. В главном окне приложения находится строка меню, панель инструментов, панель объектов и панель свойств объектов. Рабочая область "10-Страйк: Схема Сети" снабжена сеткой, горизонтальной и вертикальной линейками. Эти средства позволяют более точно располагать графические объекты на карте.

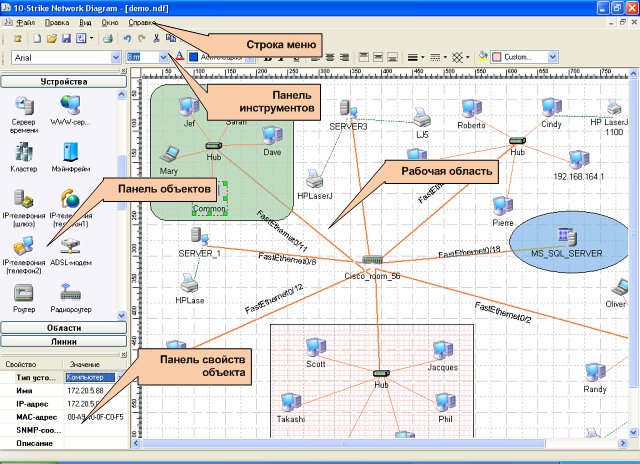

главное окно программы

Меню

Из меню программы осуществляется вызов всех доступных функции программы.

  • В пункте меню Файл располагаются функции по работе с файлом документа, функции экспорта и печати.
  • В пункте меню Правка находятся функции по работе с графическими объектами, копирование/вставка, отмена/повтор последних действий.
  • В пункте меню Вид можно включить/выключить показ панелей объектов и их свойств.
  • В пункте меню Сервис можно вызвать диалог изменения настроек программы и набора значков устройств.
  • Управление расположением окон открытых документов осуществляется из пункта меню Окно.
  • Вызвать окно справки, информации о программе, перейти на сайт разработчика программы и проверить наличие обновлений можно из пункта меню Справка.

Панель инструментов

На панели инструментов находятся кнопки быстрого доступа к наиболее используемым функциям программы. На первой панели располагаются кнопки открытия, сохранения, экспорта, печати документа, вызова мастера создания новой карты сети, кнопки для копирования/вставки объектов из буфера обмена, отмены/повтора последних действий и т.д. На второй панели находятся кнопки и элементы управления для настройки параметров графических объектов карты.

Панель объектов

Панель объектов представляет собой библиотеку графических объектов, из которых формируется карта сети. Библиотека объектов состоит из трех частей, включающих в себя разные типы графических объектов. Первая часть - основная - включает в себя большой набор условных значков различных устройств, главным образом, сетевых. Вторая часть - области. Третья - линии. Количество объектов в библиотеке постоянно увеличивается с выходом новых версий программы.

Панель свойств объекта

На этой панели отображаются основные свойства графического объекта. Для объектов типа "устройство" тут можно задать IP и MAC-адрес, комментарий, изменить тип устройства.

Панели объектов и свойств объекта являются плавающими. Это означает, что вы можете мышью "оторвать" ее от левой границы главного окна за заголовок в виде двойных линий. При этом панель превратится в обычное окно, находящееся всегда поверх главного окна программы. Для возврата панели в прежний вид нужно перетащить ее окно к левой границе главного окна и отпустить. Панель можно скрыть, нажав маленькую кнопку закрытия окна в правом верхнем углу. Для показа панели нужно поставить галочку возле соответствующего пункта в меню Вид.

Рабочая область

Все графические объекты открытого документа находятся в рабочей области программы. Эта область полубесконечна. Это означает, что вы можете использовать сколько угодно пространства справа и снизу рабочей области без ограничения. Все операции по работе с графическими объектами описаны в разделе Работа с объектами.



Программа исследования топологии сети работает в среде Windows XP/Vista/7/8.1/10/11, Server 2003/2008/2012/2016/2019/2022. Вы можете скачать и попробовать 30-дневную пробную версию бесплатно.
